ŞİMŞEK ŞİMŞEK

Le système de cible aérienne à grande vitesse ŞİMŞEK a été lancé en 2009 en tant que projet de recherche et développement afin de répondre aux besoins de formation des unités de défense aérienne des Forces armées turques (TSK). Il s'agit d'une conception originale signée TUSAŞ.

Conçu avec une architecture ouverte, modifiable selon les besoins du client, le système de cible aérienne à grande vitesse ŞİMŞEK est utilisé pour la formation au tir et au suivi radar avec des systèmes air-air, sol-air, anti-aériens et de missiles. Il répond aux besoins en matière de cibles aériennes à grande vitesse, avec des caractéristiques de vol similaires à celles des avions de combat et des missiles.

Les caractéristiques générales du système ŞİMŞEK, conçu et fabriqué par TUSAŞ, sont les suivantes :

  • Durée de vol de 45 minutes
  • Vitesse maximale de 350+ kts
  • Plage d'altitude entre 50 ft (15 m) et 25 000 ft (7 600 m)
  • Portée de 120 km
  • Lancement à partir d'un lanceur ou largage depuis l'aile d’un aéronef
  • Atterrissage sur terre ou en mer avec parachute
  • Décollage et contrôle à partir de plateformes héliportées sur les navires
  • Structure fabriquée avec des technologies de composites avancées
  • Conformité aux normes militaires
  • Vol entièrement autonome grâce au Système de Contrôle de Vol (YKI) et au Système Autopilote, couvrant toute la durée de la mission, y compris le décollage et l'atterrissage
  • Planification et contrôle avant la mission via la station de contrôle au sol, avec possibilité de modifications en vol Modes de retour à la base et d'atterrissage d'urgence, permettant un atterrissage automatique en cas de situation critique avec retour vers un point prédéterminé
  • Enregistrement des données de vol numériques cryptées en temps réel et possibilité de lecture ultérieure
  • Carte dynamique







Charges utiles :


• Amélioration de la signature radar passive – Lentille de Luneberg
• Amplificateur de signature radar actif
• Système d'enregistrement des scores (SKS)
• Amplificateur de signal IR (Hot Nose)
• Sentier de fumée
• Système d'identification automatique OTS (AIS)



Études d'intégration de la charge utile :


• Système de déploiement de contre-mesures

CARACTÉRISTIQUES

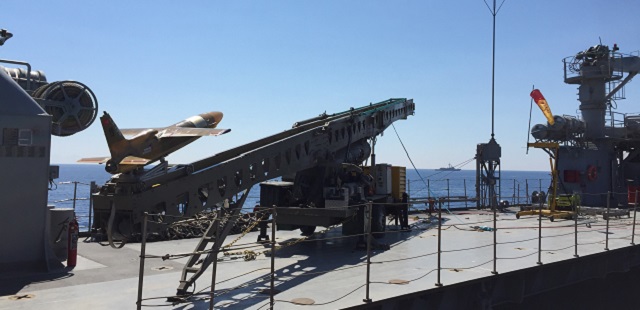

Décollage et contrôle depuis le navire

Les systèmes Şimşek, lorsqu’ils sont déployés à bord d’un navire, peuvent effectuer des missions en mer. Cet aéronef permet aux bâtiments de mener des exercices de défense aérienne en simulant toutes sortes de menaces aériennes.

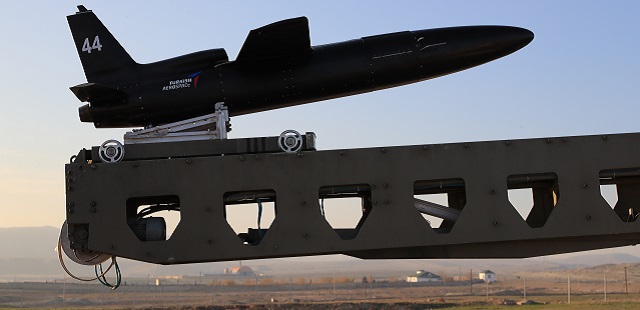

Structure fabriquée avec des technologies composites avancées

L’aéronef dispose d’une structure robuste, facile à produire, réutilisable plusieurs fois, capable de supporter de fortes accélérations, et aisément réparable en cas de dommages après l’atterrissage.

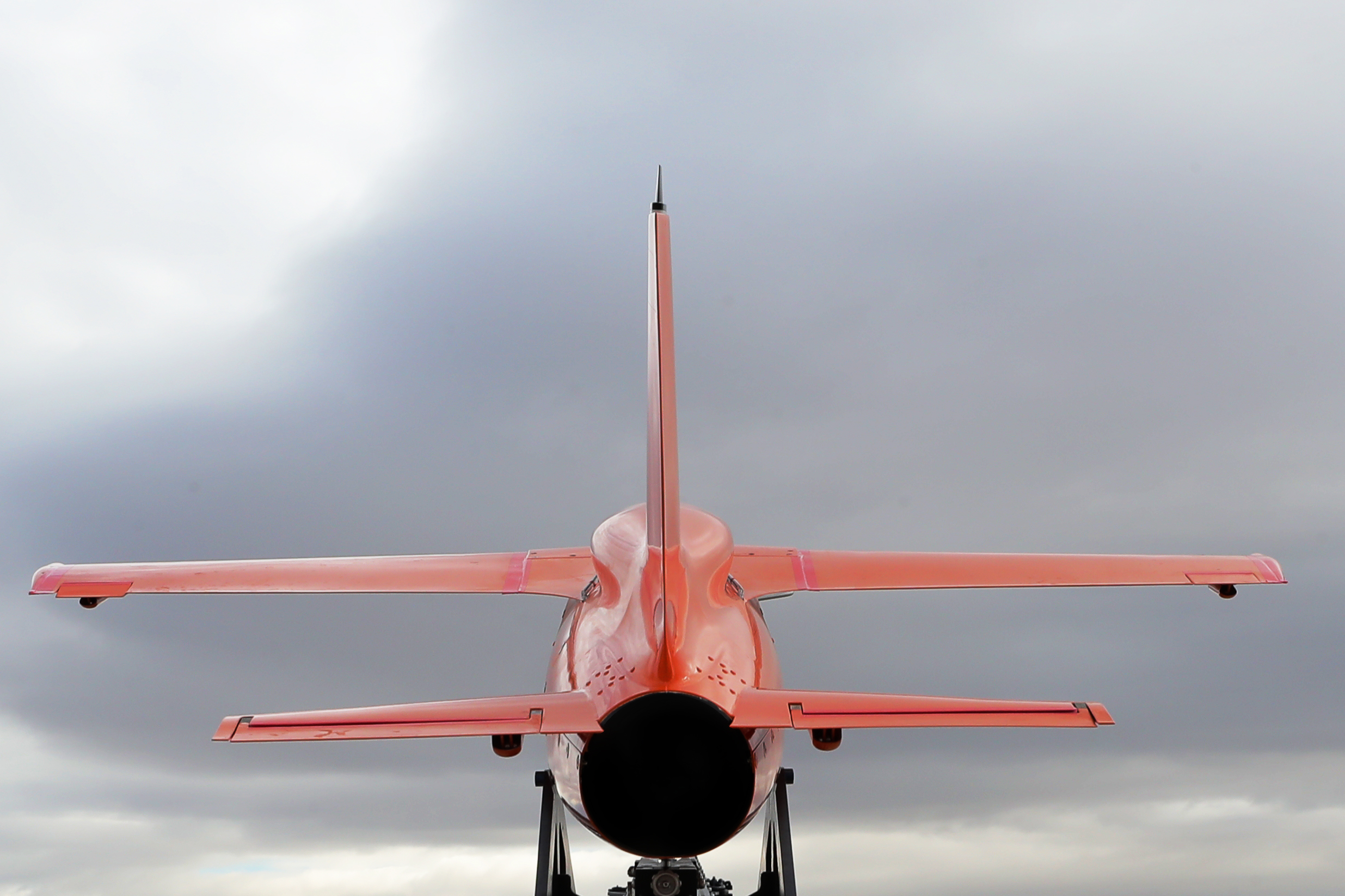

Système de Moteur à Réaction

Il dispose d'un moteur à réaction lui permettant d'atteindre une grande vitesse et une large enveloppe de vol.

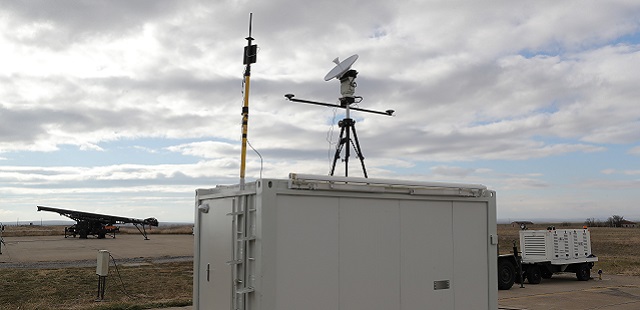

Déploiement et Installation Rapides

Grâce à ses systèmes portables, des missions peuvent être accomplies partout où les utilisateurs en ont besoin. Une planification précise, un déploiement rapide et une installation rapide permettent de fournir un service efficace.

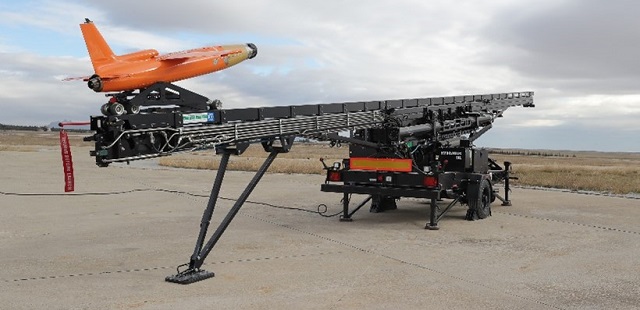

Charge utile d’amplification de la signature infrarouge (Hot Nose)

En augmentant l’émission infrarouge de l’aéronef Şimşek, il devient plus facilement détectable par les armes et capteurs à tête IR. Ainsi, il contribue aux tests et à la formation liés à ces systèmes.

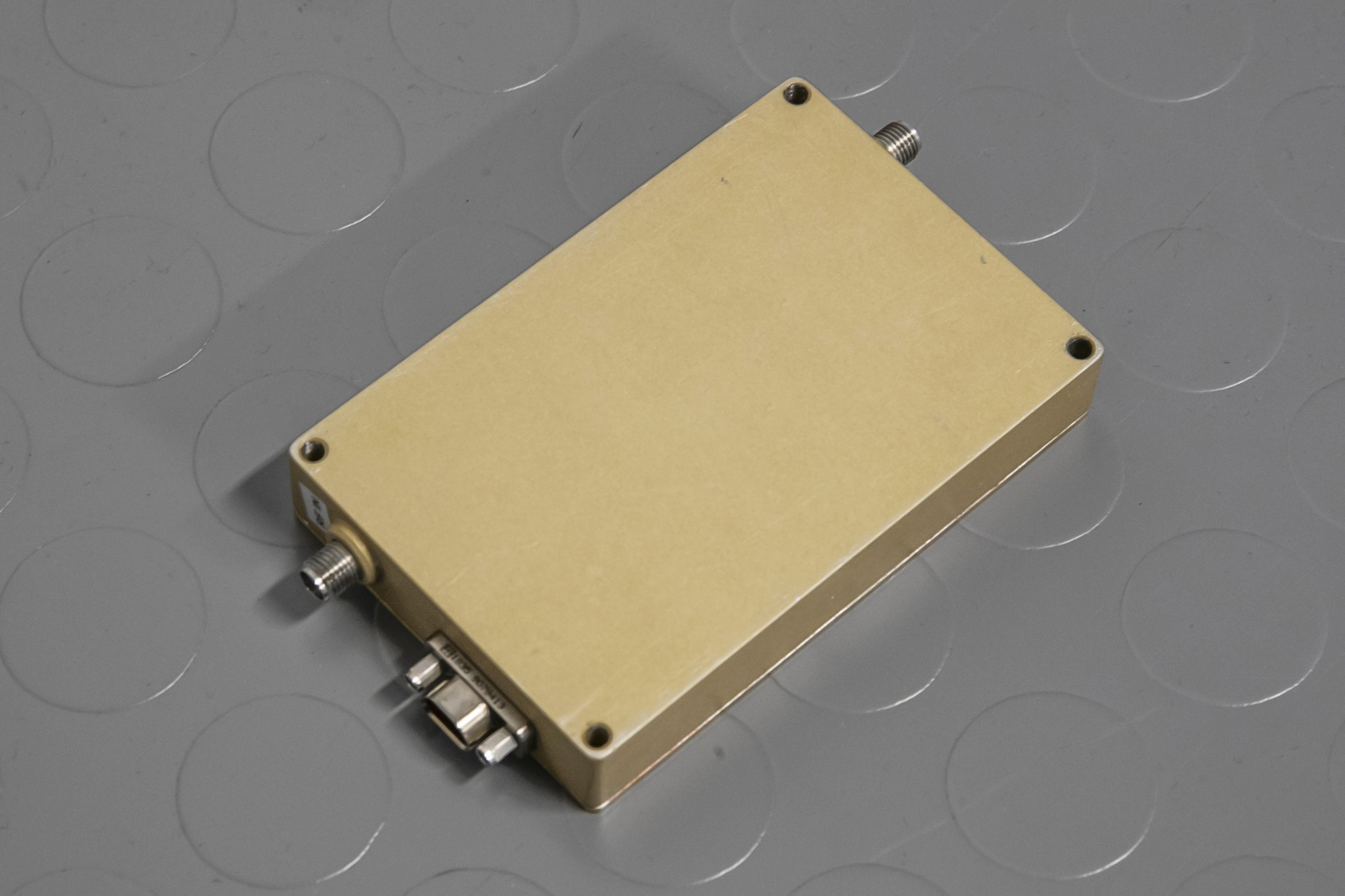

Amplificateur Actif de SER

L’aéronef Şimşek permet d’augmenter la surface équivalente radar sur une large bande de fréquences et avec une amplitude modulable. Il couvre la bande de 5 à 18 GHz.

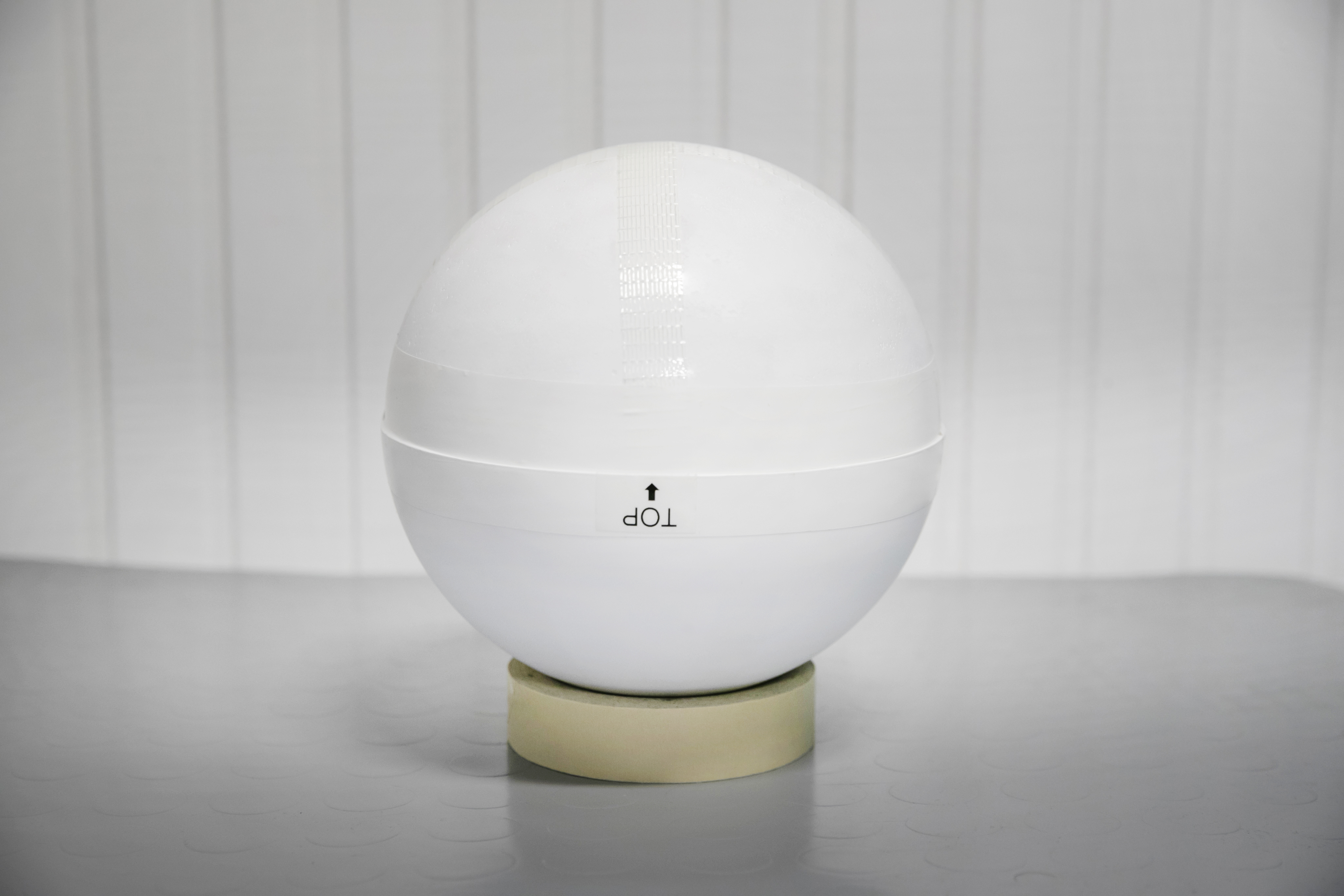

Amplificateur Passif de la Surface Équivalente Radar

L’aéronef Şimşek permet d’augmenter la surface équivalente radar à une fréquence et une amplitude constantes.

Système d’Enregistrement des Scores

Lors des tirs effectués sur l’aéronef Şimşek, il mesure depuis quelle direction et à quelle distance le projectile ou le missile est passé par rapport à l’aéronef.



CARACTÉRISTIQUES TECHNIQUES
Dimensions et Poids
Performance
Caractéristiques
Charges Utiles
Envergure
1,6 m
Longueur
2,3 m
Hauteur
0,7 m
Poids Maximale au Décollage
70 kg
Capacité de Charge Utile
17 kg
Plafond de Service
25.000 ft
Vitesse Maximale
0,63 Mach
Durée de Stationnement en Vol
50 minutes
Portée du Lien
150 km (LOS)
Portée Opérationnelle
700 km
Vol Autonome Complet
Décollage depuis une Plateforme de Lancement ou de Transport
Capacité de Sauvetage par Parachute
Options de Charge Utile Reconfigurables selon les Exigences de la Mission
Mesures de Guerre Électronique
Planification et Mise à Jour de la Mission Avant et Pendant le Vol
Modes de Retour à la Maison, Urgence et Atterrissage Automatique
Enregistrement de Données de Vol Numériques Cryptées
Technologie de Convoi avec Intelligence Artificielle
Amplificateur actif/passif de surface équivalente radar (SER)
Système d’enregistrement des scores (MDI)
Amplificateur de signature infrarouge
Système de Lancement de Contre-Mesures / Leurre pour Missiles Guidés
Caméra
CRPA Anti-Jam Anten Sistemi
